Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)

Juni 08, 2017
Halo sobat.

Sebagai hadiah karena sudah berkunjung, saya akan membagikan kepada kalian semua sebuah program PLC Omron untuk Lampu lalu lintas (traffic light) atau yang biasa disebut Lampu merah sama orang desa seperti saya. Program PLC yang saya bagikan ini tidaklah menggunakan instruksi yang jarang digunakan oleh para programmer pemula. Saya hanya menggunakan instruksi Timer sebagai bantuan dan sedikit logika pemikiran otak saya yang pas-pasan ini.

Seperti yang sudah pernah saya jelaskan, alangkah baiknya sebelum membuat program PLC, kalian harus membuat Mapping Address agar program yang kalian buat terlihat rapi dan mudah dipahami oleh orang lain khususnya untuk kalian sendiri. Apalagi saat akan mengedit (merubah) program, kalian tidak akan kesulitan karena sudah adanya Mapping Address.

Oke ini dia Mapping Address program PLC untuk lampu lalu lintas :

INPUT
  • 0.0 - Tombol Start.

OUTPUT
  • 100.00 - LT Yellow 1.
  • 100.01 - LT Green 1.
  • 100.02 - LT Red 1.
  • 100.03 - LT Yellow 2.
  • 100.04 - LT Green 2.
  • 100.05 - LT Red 2.
  • 100.06 - LT Yellow 3.
  • 100.07 - LT Green 3.
  • 101.01 - LT Red 3.
  • 101.02 - LT Yellow 4.
  • 101.03 - LT Green 4.
  • 101.04 - LT Red 4.

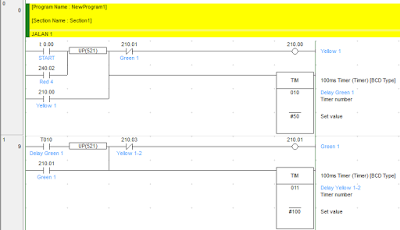

Selanjutnya adalah membuat program PLC untuk Lampu lalu lintas (traffic light) :
Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
1
Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
2
Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
3

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
4

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
5

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
6

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
7

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
8

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
9

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
10

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
11

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
12

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
13

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
14

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
15

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
16

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
17

Cara Membuat Program PLC Untuk Lampu Lalu Lintas (Traffic Light)
18
Jika program PLC untuk Traffic Light (Lampu lalu lintas) sudah selesai dengan benar, segeralah menambahkan internal memory kedalam Mapping Address. Saya biasanya membuat Mapping Address di Microsoft Excel.

Program PLC Traffic light nya lumayan panjang karena saya hanya menggunakan timer dan kombinasi bit interlock saja. Lain lagi jika saya membuatnya dengan Function Block pasti akan lebih ringkas dan enak dilihat.

Terima kasih dan semoga bermanfaat.
